引言

TC4合金材料因具有韌性高､比強度大､抗高溫氧化等優異性能，被廣泛應用于航空裝備､醫療機械和輕型交通設施等行業，尤其是在輕型精度測試設備中發揮著重要技術支持的效果 [1]｡但是激光熔覆成形合金因具備較高硬度導致機加工困難，因此開展針對難加工材料的刀具是熱點之一｡

由于鈦合金材料具備很高機械強度，從而極大提高了鈦合金加工難度 [2]｡對鈦合金進行制造加工的過程中，切削力較大，切削溫度較高，容易引起刀具振動和表面磨損，這使其加工難度加大 [3]｡根據前期文獻報道可知，國內外眾多學者已開展了鈦合金的加工特性､工藝調整以及切削力方面的系統性研究工作｡韓曉蘭等 [4] 以難加工 TC11 鈦合金為對象，開展深孔鉆削試驗，優化主軸轉速和進給量參數｡馮亞洲等 [5] 以難加工 TA15鈦合金為對象，研究機床主軸參數對切屑形態的影響，并對主參數進行優化｡

針對 TC4 合金的激光加工研究工作，國內外到目前為止還很少有文獻進行報導｡本實驗以 TC4 合金為研究對象，對其進行快速銑削試驗，并對其進行了切削特性試驗分析｡

1、實驗方案

1.1 試樣制備

鑒于激光增材技術其具有工藝柔性和可靠性高的優點，該加工方法有望在解決零件損傷修復問題的同時，研制出具有優良抗高溫能力的新型材料｡本實驗以鈦合金作為基材試樣，以 R2000iB 六軸機器人進行激光脈沖實現激光脈沖激光的能量輸出，調節激光束的輸出功率為 3250 W｡熔覆層是厚度 3 mm 的金屬粉末，使其間隔不超過 0.6 mm｡在熔覆加工時，控制激光器頭部和涂層表面之間的距離保持在 285 mm 左右｡同時，在熔覆過程中一直保持氬氣通入，防止表層與空氣接觸發生氧化｡采用以上方法實現 TC4 樣品的激光熔敷｡

本實驗以 TC4 激光熔覆層作為研究對象，對其進行高速切削試驗｡采用電火花線切割法制得 50 mm×40 mm×40 mm 的樣品｡利用專門制作的夾具將樣品固定，然后調整夾具位置｡

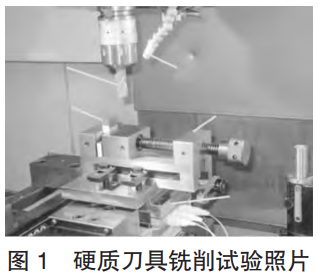

硬質刀具銑削試驗照片如圖 1 所示，將 Kistler9265B 壓電探測儀設置在載荷測量中｡切削力方向與銑刀周向切向保持一致，此方向的功耗達到最大，會對切削加工過程產生重要影響，研究深入探討了對切削載力影響因素｡

1.2 實驗方案制定

在 FANUC-D14MiA 立式加工中心上開展銑削測試，選用的是 Walter WMG40 硬質銑刀，直徑為 20 mm, 刃數為 2, 前角為 12°, 后角為 14°, 螺旋角為 35°｡盧銀菊 [6] 在采用銑削處理鈦合金時，研究發現主切削力隨著進給量不斷增大而持續增大，主切削力隨著切削刃不斷增大而升高｡本文在前人基礎上和結合實際情況，確定銑削速度選取為 100~800 mm/min, 進給量選取為 0.02~0.10 mm, 銑削深度選取為 0.02~0.10 mm｡

本實驗采用單因素試驗方式，分析了切削速度､深度､進給量等因素對切削力的影響，并開展逆向銑削試驗｡

2、結果分析

2.1 銑削方向分析

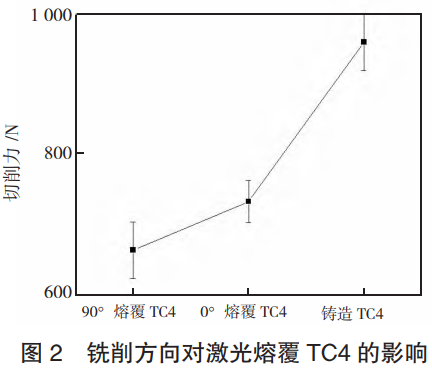

如圖 2 所示給出了設定不同銑削條件下銑削 TC4 鈦合金所得的結果，由于設定了不同銑削方向，導致切削力發生改變｡試驗結果表明，激光熔覆層形成各向異性結構中，大部分的熱量是由激光產生，在基體上形成疊層結構熔覆層｡陳莉等 [7] 發現銑削加工激光熔覆鈦合金時存在各向異性，與熔覆軌跡保持相同方向銑削，形成了比 90° 方向更高的主切削力｡隨著激光照射區域不斷前進，合金溫度也出現了很大變化｡觀察各個溫度梯度下的材料顯微組織可以發現，實際制得試樣微觀組織結構也會發生很大變化，從而使材料微觀力學特性產生顯著變化｡

2.2 進給量分析

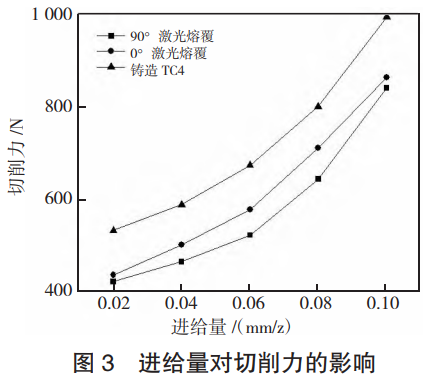

如圖 3 所示，是在設定各個單齒輪進給速率下對應的鈦合金主削作用力測試數據，其中，銑削速度被設定在 400 mm/min, 銑削深度值 0.8 mm｡隨著進給量的提高，激光熔覆合金的切削力發生了不斷增加的變化過程｡這是因?yàn)樵黾舆M(jìn)給量后可以使刀刃產生更大的切割厚度并形成更多未切割層，從而顯著提高切割阻力｡由于銑刀具有螺紋形態的表面結構，在銑削加工過程中，多個刀刃會產生切出效應｡在加工過程中，隨著刀具刃口的增加產生了較大切削力｡對兩種不同類型的鈦基材料進行銑削試驗，可以得到切削力符合 90° 銑削載荷最低的狀態 [8]｡

2.3 銑削深度分析

如圖 4 所示顯示了在設定銑削速度為 200 mm/min 以及進給量為 0.06 mm 的條件下各銑削深度對應的切削力｡研究表明，隨著銑削深度的增加，切削力呈直線上升的趨勢｡這主要是因?yàn)殡S著銑削深度增大后，工件組織的去除過程會消耗更多能量，而刃口受到的阻力也更大｡

2.4 銑削速度分析

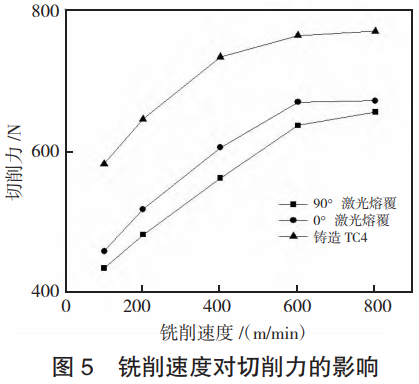

如圖 5 所示是當進給量為 0.04 mm 和銑削深度為 0.4 mm 的狀態下，設定各銑削速率下獲得的 TC4 主削削力｡研究發現，在 100~400 m/min 的范圍內，隨著銑削速率的增加，切削力也逐漸增大｡隨著銑削速率的增加，切削力逐漸趨于平穩｡由本實驗數據的分析結果可以看出，提高切割速度有利于提高鈦合金獲得更優機械加工效果｡

3、結論

本文開展激光熔覆合金硬質刀具銑削工藝下切削力分析，取得如下有益結果:

1) 激光熔覆層形成各向異性結構中，大部分的熱量是由激光產生，基體上形成疊層結構熔覆層｡

2) 隨著進給量的提高，多個刀刃會產生切出效應，激光熔覆合金的切削力不斷增加變化｡

3) 隨著銑削深度的增加，切削力呈直線上升，工件組織的去除過程會消耗更多能量｡

4) 隨著銑削速率的增加，切削力逐漸增大，逐漸趨于平穩，有利于提高合金機械加工效果｡

參考文獻

[1] 李云義，李樹健，李鵬南，等.CFRP/TC4 疊層結構鉆削仿真與實驗研究 [J]. 宇航材料工藝，2023,53 (6):32-39. (下轉第 93 頁)

[2] 賈宗強，白海清，張鑫何，等.TC4 鈦合金材料鉆削仿真與參數優化 [J]. 兵器裝備工程學報，2023,44 (10):94-105.

[3] 梁桂強，劉昂馳，高源。鈦合金 Ti6Al4V 與鋁合金 Al7075-T651 鉆削性能仿真對比分析 [J]. 組合機床與自動化加工技術，2023 (4):133-136.

[4] 韓曉蘭，張旭康，劉戰鋒，等.TC11 鈦合金深孔鉆削試驗研究與切屑形態分析 [J]. 工具技術，2023,57 (12):48-50.

[5] 馮亞洲，黃帥澎，劉雁蜀，等.TA15 鈦合金深孔鉆削試驗研究 [J]. 制造技術與機床，2022 (2):39-42.

[6] 盧銀菊。硬質合金刀具銑削參數對激光熔覆 TC4 合金切削力的影響 [J]. 四川冶金，2023,45 (3):10-12.

[7] 陳莉，張美娟。硬質合金刀具銑削參數對激光熔覆 TC4 合金切削力的影響研究 [J]. 山西冶金，2023,46 (7):37-39.

[8] 陳冒風，張臣，方軍，等。振動輔助鉆削對 CFRP/ 鈦合金疊層結構孔徑階差影響規律實驗研究 [J]. 宇航材料工藝，2022,52 (3):88-93.

（注，原文標題：激光熔覆合金硬質刀具銑削工藝下切削力分析）

---
